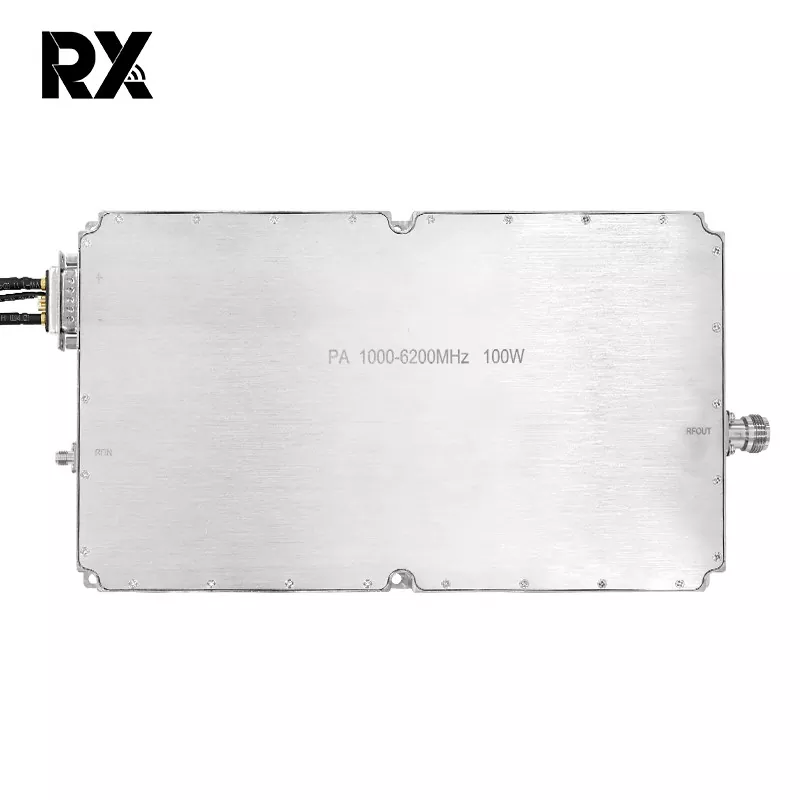

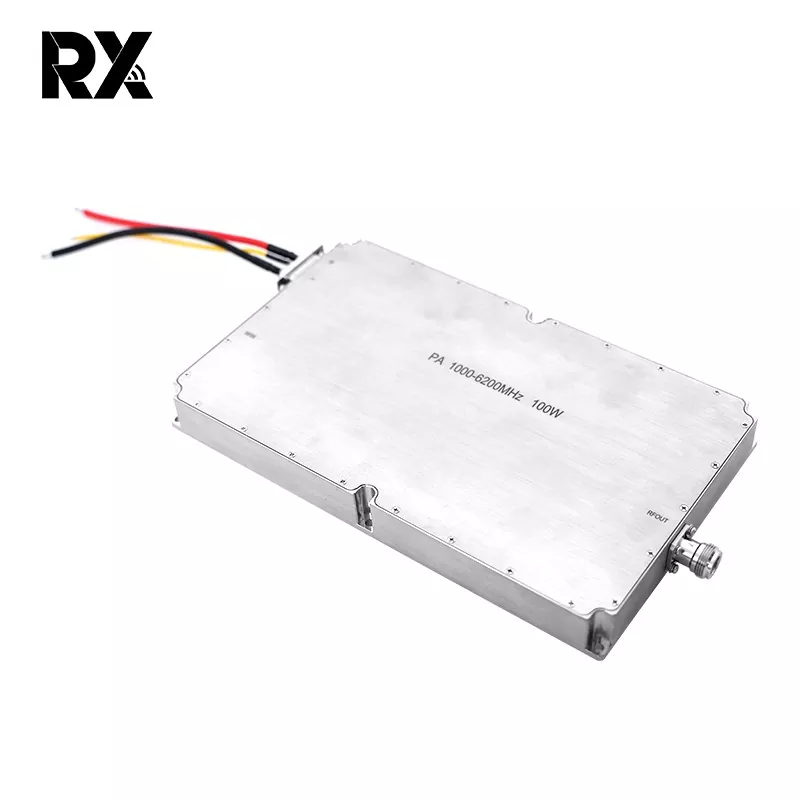

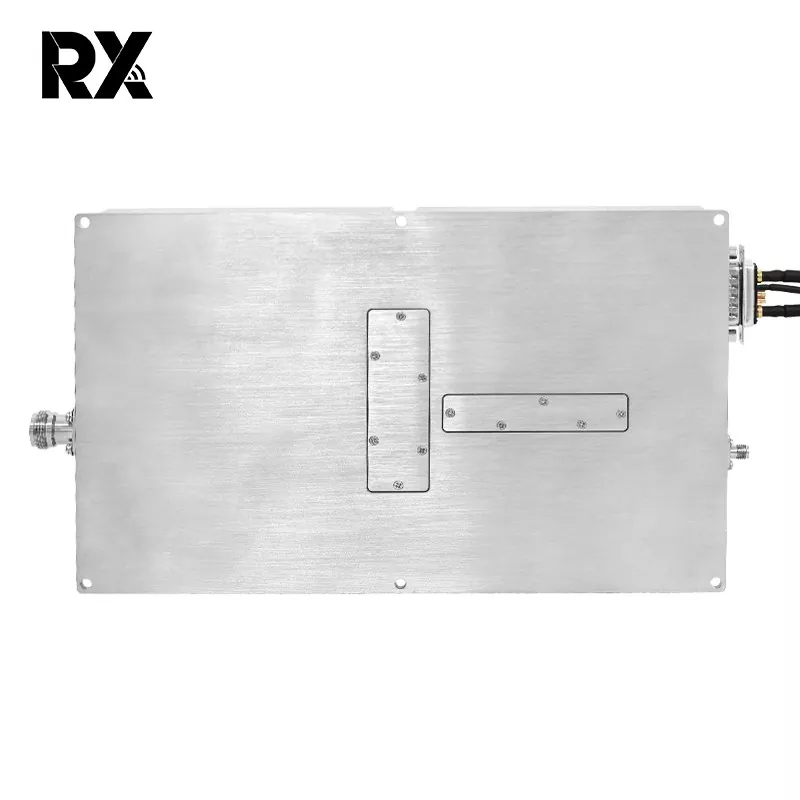

Ultra-Wideband 1000-6000MHz မြင့်မားသော ပါဝါ 100W ပါဝါ အသံချဲ့စက်

Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier သည် RF module တစ်ခုဖြစ်သည်။ တစ်ခုတည်းသော module တစ်ခုသည် 1-6 GHz ကိုလွှမ်းခြုံနိုင်ပြီး သမားရိုးကျ multi-band switching circuits များလိုအပ်မှုကို ဖယ်ရှားပေးကာ စနစ်အရွယ်အစားနှင့် ရှုပ်ထွေးမှုကို သိသိသာသာလျှော့ချနိုင်သည်။ ကြိမ်နှုန်းတက်ကြွမှု၊ ကြိမ်နှုန်းခုန်ခြင်း သို့မဟုတ် ဘရော့ဘန်းဝင်ရောက်စွက်ဖက်မှုများပါ၀င်သည့် အခြေအနေများအတွက် သင့်လျော်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Ultra-Wideband 1000-6000MHz မြင့်မားသော ပါဝါ 100W ပါဝါ အသံချဲ့စက်

ဤ module သည် GaN နည်းပညာကိုအသုံးပြုထားပြီး၊ ညီမျှသော 100W ပါဝါဖြင့် LDMOS ထက် 30% လျော့နည်းသောအပူထုတ်လွှတ်မှုကိုရရှိကာ စစ်မှန်သောပါဝါမြင့်မားမှုနှင့်အပူရှိန်နည်းပါးမှုကိုရရှိကာ module ၏သက်တမ်းကိုတိုးမြှင့်ပေးသည်။ ထို့အပြင်၊ ကျွန်ုပ်တို့တွင် အပူချိန်ကာကွယ်မှု၊ ဝန်ကာကွယ်မှု၊ လျှပ်စီးပတ်လမ်းပိတ်မှုကာကွယ်ရေးနှင့် overdrive ကာကွယ်ရေးတို့ကို ဆားကစ်ဘုတ်တွင် ထည့်သွင်းထားပြီး ပြင်ပကာကွယ်မှုလုပ်ဆောင်ချက်များအတွက် လိုအပ်မှုကို ဖယ်ရှားကာ လည်ပတ်မှုစွမ်းဆောင်ရည်ကို များစွာတိုးမြှင့်ပေးပါသည်။

သမားရိုးကျ ကြိုးဝိုင်းလှိုင်းနှုန်းများနှင့် မတူဘဲ၊ ultra-wideband (1000-6000MHz) သည် ၎င်း၏ ultra-wideband၊ စွမ်းအားမြင့်၊ ယုံကြည်စိတ်ချရမှုမြင့်မားသော ဝိသေသလက္ခဏာများရရှိရန် ပိုမိုမြင့်မားသော နည်းပညာနှင့် အစိတ်အပိုင်း အရည်အသွေးစံနှုန်းများကို တောင်းဆိုပါသည်။ Ultra-Wideband 1000-6000MHz 100W ပါဝါအသံချဲ့စက်သည် ခေတ်မီဘက်စုံဆက်သွယ်ရေး၊ EMC စမ်းသပ်မှု၊ အီလက်ထရွန်းနစ်စစ်ပွဲနှင့် ဒရုန်းဆန့်ကျင်ရေးစနစ်များတွင် ထူးချွန်သောစွမ်းဆောင်ရည်ကို ပြသထားသည်။

1000-6200MHz 100W Power Amplifier (TC=25℃) ၏သတ်မှတ်ချက်

မရှိ	ဖော်ပြချက်	သင်္ကေတ	မင်း	စာရိုက်ပါ။		မက်တယ်။	ယူနစ်	မှတ်ချက်
၁။	Operating Frequency	BW	1000			6200	MHz
၂။	ထည့်သွင်းပါဝါ	တံ		2			dBm
၃။	အထွက်ပါဝါ CW	Psat	50.5	51		52.5	dBm	အဆက်မပြတ်လှိုင်း
၄။	ပါဝါရရှိခြင်း။	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
၅။	Power Gain Flatness	△ Gp		±1.5			dB	@ Pin=2 dBm
၆။	Input Return Loss	S11		စာ-၁၅			dB
၇။	လည်ပတ်ဗို့အား	Vdc	28	28		32	V
၈။	လက်ရှိစားသုံးမှု	A		17		21.5	A	@pout=110~180W
၉။	RF Connector ထည့်သွင်းခြင်း။		SMA၊ အပျို

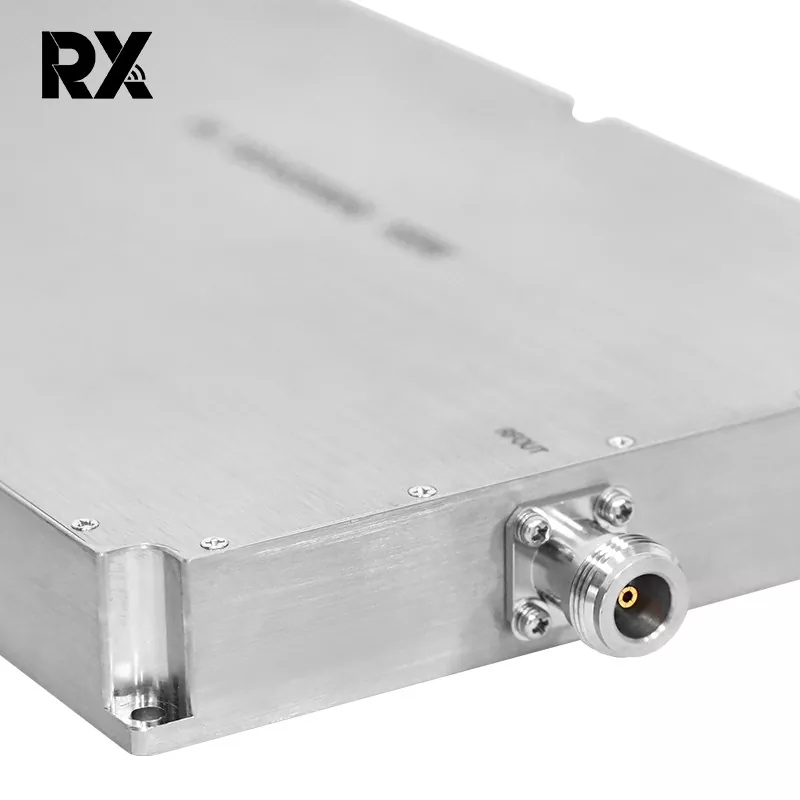

၁၀။	RF Connector အထွက်		N, အပျို
၁၁။	အလေးချိန်			1.9		2	ကီလိုဂရမ်
၁၂။	အလျားအနံအမြင့်		25015025			မီလီမီတာ
၁၃။	အများဆုံးထည့်သွင်းပါဝါ	PinMax	≤10			dBm

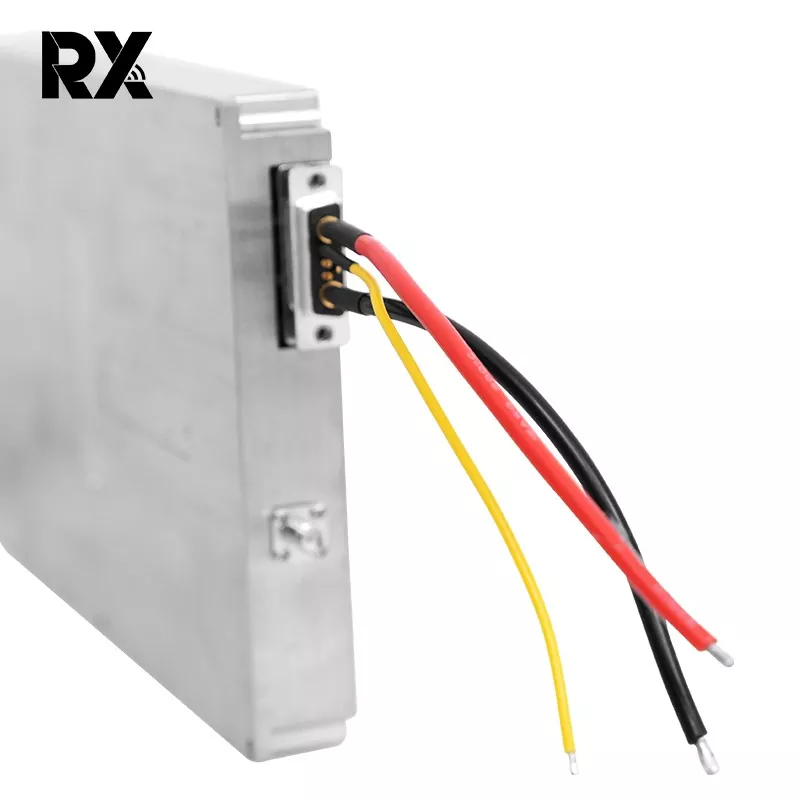

၁၄။	Interface အဓိပ္ပါယ် (7W2 အမျိုးသမီး)	VDD	A1		28Vdc
		GND	A2		မြေပြင်
		Overcurrent ကာကွယ်မှု	2		ပုံမှန်လည်ပတ်မှု : 0V Overcurrent ကာကွယ်မှု-+5V			Overcurrent protection@25A
		အပူချိန်လွန်ကဲမှုကာကွယ်မှု	2		ပုံမှန်လည်ပတ်မှု : 0V အပူချိန်လွန်ကဲခြင်းကာကွယ်မှု-+5V			အပူချိန်လွန်
		ဖွင့်ပါ။	3		5V~Vdd-ဖွင့်ထားသည်။ 0V: ပိတ်သည်။			ကာကွယ်မှု @ 100 ℃
		GND	4		မြေပြင်
		ပြည်နယ်	5		ပုံမှန်လည်ပတ်မှု : 0V နိုင်ငံတော်ကာကွယ်မှု-+5V
