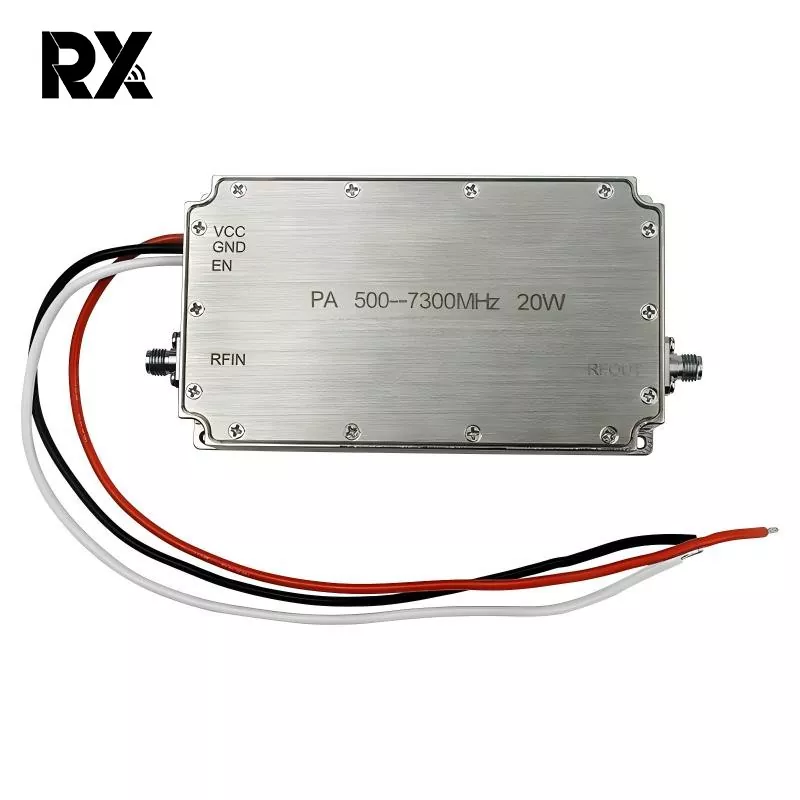

Anti Drone Signal Jammer Module

မရှိ

ဖော်ပြချက်

သင်္ကေတ

မင်း

စာရိုက်ပါ။

မက်တယ်။

ယူနစ်

မှတ်ချက်

၁။

Operating Frequency

BW

500

7300

MHz

၂။

ထည့်သွင်းပါဝါ

တံ

0

dBm

၃။

အထွက်ပါဝါ CW

Psat

42.5

43

44

dBm

အဆက်မပြတ်လှိုင်း

၄။

ပါဝါရရှိခြင်း။

Gp

43

dBm

@ pin=0 dBm

၅။

Power Gain Flatness

△ Gp

±1.5

dB

@ pin=0 dBm

၆။

Input Return Loss

S11

စာ-၁၅

dB

၇။

လည်ပတ်ဗို့အား

Vdc

24

30

36

V

၈။

လက်ရှိစားသုံးမှု

A

2

3

A

@pout=10~15W

၉။

RF Connector ထည့်သွင်းခြင်း။

SMA၊ အပျို

၁၀။

RF Connector အထွက်

SMA၊ အပျို

၁၁။

အလေးချိန်

0.278

0.3

ကီလိုဂရမ်

၁၂။

အလျား*အနံ*အမြင့်

105*60*20

မီလီမီတာ

၁၃။

အများဆုံးထည့်သွင်းပါဝါ

PinMax

≤10

dBm

၁၄။

Interface အဓိပ္ပါယ်

VDD

A1

24Vdc

GND

A2

မြေပြင်

ဖွင့်ပါ။

1

5V~Vdd-ဖွင့်ထားသည်။

0V: ပိတ်သည်။

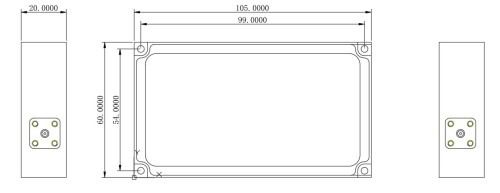

စုစုပေါင်းအတိုင်းအတာ

မှတ်ချက် -

1၊ အလုံးစုံအတိုင်းအတာများသည် ကိုးကားရန်အတွက်သာဖြစ်သည်;

2、 အရွယ်အစားသည် ဖောက်သည်၏လိုအပ်ချက်အရ သင့်လျော်သလို တိုးနိုင်သည် သို့မဟုတ် လျှော့ချနိုင်သည်။

3၊ Input interface၊ output interface နှင့် power supply interface ၏ ရာထူးများကို ဖောက်သည်များ၏ အမှန်တကယ် လိုအပ်ချက်များအရ ပြောင်းလဲနိုင်သည်။

စုစုပေါင်းအတိုင်းအတာ

အကြိမ်ရေ

ထည့်သွင်းမှု

24V

30V

36V

(MHz)

(dBm)

နှုတ်ခမ်းစူခြင်း(dBm)

ငါ(A)

η(%)

နှုတ်ခမ်းစူခြင်း(dBm)

ငါ(A)

η(%)

နှုတ်ခမ်းစူခြင်း(dBm)

ငါ(A)

η(%)

500

0

39.8

1.37

၂၉.၀၄%

41.39

1.58

၂၉.၀၆%

42.6

1.74

၃၄.၈၆%

600

0

40.9

1.3

၃၉.၄၃%

42.65

1.52

40.37%

43.95

1.78

46.50%

700

0

40.99

1.33

၃၉.၃၅%

42.89

1.55

၄၁.၈၄%

44.1

1.85

၄၆.၃၁%

800

0

41.3

1.4

40.15%

43.23

1.62

၄၃.၂၉%

44.7

1.79

၅၄.၉၆%

900

0

41.4

1.5

၃၈.၃၄%

43.35

1.71

၄၂.၁၆%

44.85

1.91

၅၃.၃၁%

1000

0

41.4

1.52

၃၇.၈၄%

43.38

1.74

၄၁.၇၂%

44.87

1.94

၅၂.၇၃%

1100

0

41.8

1.62

၃၈.၉၃%

43.67

1.84

၄၂.၁၈%

45

2.02

၅၂.၁၈%

1200

0

41.88

171

0.38%

43.6

1.92

၃၉.၇၇%

44.75

2.07

၄၈.၀၇%

1300

0

41.8

1.75

၃၆.၀၄%

43.52

1.98

၃၇.၈၆%

44.66

2.136

45.63%

1400

0

41.76

1.69

၃၆.၉၇%

43.43

1.9

၃၈.၆၅%

44.63

2.059

၄၇.၀၁%

1500

0

41.65

1.66

၃၆.၇၀%

43.23

1.85

၃၇.၉၁%

44.31

1.97

45.65%

1600

0

42

1.71

၃၈.၆၂%

43.61

1.92

၃၉.၈၆%

44.6

2.038

၄၇.၁၇%

1700

0

41.88

1.73

၃၇.၁၃%

43.45

1.95

၃၇.၈၃%

44.4

2.06

၄၄.၅၇%

1800

0

41.75

1.73

၃၆.၀၄%

43.34

1.98

၃၆.၃၃%

44.33

2.1

၄၃.၀၂%

1900

0

42

1.74

၃၇.၉၅%

43.57

1.95

၃၈.၈၉%

44.6

2.1

45.78%

2000

0

42.3

1.81

၃၉.၀၉%

43.96

2.06

40.27%

44.89

2.26

45.47%

2100

0

42.4

1.83

၃၉.၅၇%

44

2.11

၃၉.၆၈%

44.93

2.33

၄၄.၅၂%

2200

0

42.3

1.78

၃၉.၇၅%

43.84

2

40.35%

44.82

2.24

45.15%

2300

0

42.4

1.88

၃၈.၅၂%

43.96

2.02

၄၁.၀၇%

44.88

2.22

၄၆.၁၉%

2400

0

42.4

2

၃၆.၂၀%

44

2.16

၃၈.၇၆%

44.69

2.39

၄၁.၀၇%

2500

0

42.4

2.12

၃၄.၁၅%

43.9

2.38

၃၄.၃၈%

44.56

2.7

35.28%

2600

0

42.2

2.15

၃၂.၁၆%

43.6

2.39

၃၁.၉၅%

44.1

3

28.56%

2700

0

42.3

2.15

၃၂.၉၁%

43.94

2.72

30.36%

44.7

3.16

၃၁.၁၃%

2800

0

42.2

2.04

33.90%

43.96

2.55

၃၂.၅၃%

44.83

2.96

၃၄.၂၄%

2900

0

41.9

1.99

၃၂.၄၃%

43.71

2.39

၃၂.၇၇%

44.68

2.7

၃၆.၂၇%

3000

0

42.2

1.94

၃၅.၆၄%

43.97

2.25

၃၆.၉၆%

45.11

2.46

၄၃.၉၅%

3100

0

41.85

1.97

၃၂.၃၈%

43.66

2.17

၃၅.၆၈%

44.68

2.29

၄၂.၇၆%

3200

0

41.95

2

၃၂.၆၄%

43.7

2.3

၃၃.၉၇%

44.81

2.24

45.04%

3300

0

41.88

2.15

29.88%

43.58

2.38

၃၁.၉၄%

44.66

2.2

၄၄.၃၁%

3400

0

41.74

2.18

28.53%

43.54

2.42

၃၁.၁၂%

44.64

2.3

၄၂.၁၈%

3500

0

41.42

2

28.89%

43.28

2.43

29.19%

44.34

2.44

၃၇.၁၁%

3600

0

41.22

2

27.59%

43.17

2.44

28.35%

44.31

2.52

၃၅.၆၈%

3700

0

40.92

2

25.75%

42.88

2.34

27.65%

44

2.62

၃၁.၉၆%

3800

0

40.79

2.17

၂၃.၀၃%

42.51

2.43

၂၄.၄၅%

43.63

2.52

30.51%

3900

0

41.15

2.15

25.26%

42.8

2.43

26.14%

43.84

2.52

၃၂.၀၂%

4000

0

41.58

2.09

28.68%

43.1

2.41

28.24%

44.11

2.59

၃၃.၁၆%

4100

0

41.72

2.04

30.35%

43.52

2.39

၃၁.၃၇%

44.1

2.59

၃၃.၀၈%

4200

0

41.8

1.88

၃၃.၅၅%

43.22

2.22

၃၁.၅၂%

44.1

2.57

၃၃.၃၄%

4300

0

42.13

1.92

၃၅.၄၄%

43.59

2.21

၃၄.၄၇%

44.4

2.58

၃၅.၅၈%

4400

0

41.87

1.97

၃၂.၅၃%

43.38

2.2

33.00%

44.26

2.45

၃၆.၂၈%

4500

0

41.73

2

၃၁.၀၃%

43.31

2.19

၃၂.၆၂%

44.2

2.47

35.50%

4600

0

40.96

2

25.99%

42.77

2.18

28.93%

43.73

2.48

၃၁.၇၃%

4700

0

40.49

2.01

၂၃.၂၁%

42.3

2.1

26.96%

43.35

2.43

၂၉.၆၇%

4800

0

41.18

1.98

27.61%

42.9

2.14

30.37%

44.1

2.36

၃၆.၃၁%

4900

0

40.46

2

၂၃.၁၆%

42.23

2.15

25.91%

43.4

2.22

၃၂.၈၅%

5000

0

40.91

2

25.69%

42.6

2.13

28.48%

43.83

2.25

၃၅.၇၈%

5100

0

40.64

2.14

၂၂.၅၆%

42.3

2.25

25.16%

43.52

2.23

၃၃.၆၂%

5200

0

40.78

2.25

၂၂.၁၆%

42.44

2.42

၂၄.၁၆%

43.63

2.35

၃၂.၇၂%

5300

0

40.91

2.21

၂၃.၂၅%

42.52

2.41

၂၄.၇၁%

43.65

2.52

30.65%

5400

0

40.92

2.32

၂၂.၂၀%

42.57

2.54

၂၃.၇၂%

43.64

2.52

30.58%

5500

0

41.28

2.32

၂၄.၁၂%

42.91

2.53

25.75%

43.87

2.64

30.78%

5600

0

41.31

2.32

၂၄.၂၈%

43

2.52

26.39%

44.04

2.62

၃၂.၂၅%

5700

0

41.51

2.34

25.21%

43.28

2.55

27.82%

44.27

2.64

33.75%

5800

0

41.62

2.35

25.75%

43.3

2.57

၂၇.၇၃%

44.26

2.67

33.29%

5900

0

41.13

2.32

၂၃.၃၀%

42.9

2.49

26.10%

43.92

2.58

၃၁.၈၆%

6000

0

41.27

2.33

၂၃.၉၆%

43

2.5

26.60%

43.03

2.57

26.06%

6100

0

41.11

2.35

၂၂.၈၉%

42.78

2.51

25.19%

43.75

2.58

30.64%

6200

0

40.64

2.28

၂၁.၁၈%

42.23

2.45

၂၂.၇၄%

43.14

2.49

27.59%

6300

0

41.15

2.24

၂၄.၂၄%

42.71

2.41

25.81%

43.54

2.46

30.62%

6400

0

41.06

2.2

၂၄.၁၇%

42.71

2.38

26.14%

43.33

2.46

၂၉.၁၇%

6500

0

40.67

2.18

၂၂.၃၀%

42.27

2.34

၂၄.၀၂%

43.11

2.43

28.07%

6600

0

40.67

2.2

၂၂.၁၀%

42.29

2.37

၂၃.၈၃%

43.17

2.49

27.78%

6700

0

40.62

2.18

၂၂.၀၅%

42.33

2.35

၂၄.၂၆%

43.19

2.49

27.90%

6800

0

40.95

2.2

၂၃.၅၇%

42.47

2.37

၂၄.၈၄%

43.36

2.521

28.66%

6900

0

40.66

2.15

၂၂.၅၆%

42.28

2.35

၂၃.၉၈%

43.18

2.53

27.40%

7000

0

41.28

2.12

26.39%

42.91

2.34

၂၇.၈၄%

43.75

2.51

၃၁.၄၉%

7100

0

40.73

2.04

၂၄.၁၆%

42.34

2.27

25.17%

43.42

2.45

29.90%

7200

0

41.15

1.98

27.42%

42.85

2.52

25.50%

43.92

2.39

၃၄.၃၉%

7300

0

41

1.88

27.90%

42.74

2.12

29.55%

43.68

2.31

၃၃.၆၇%
