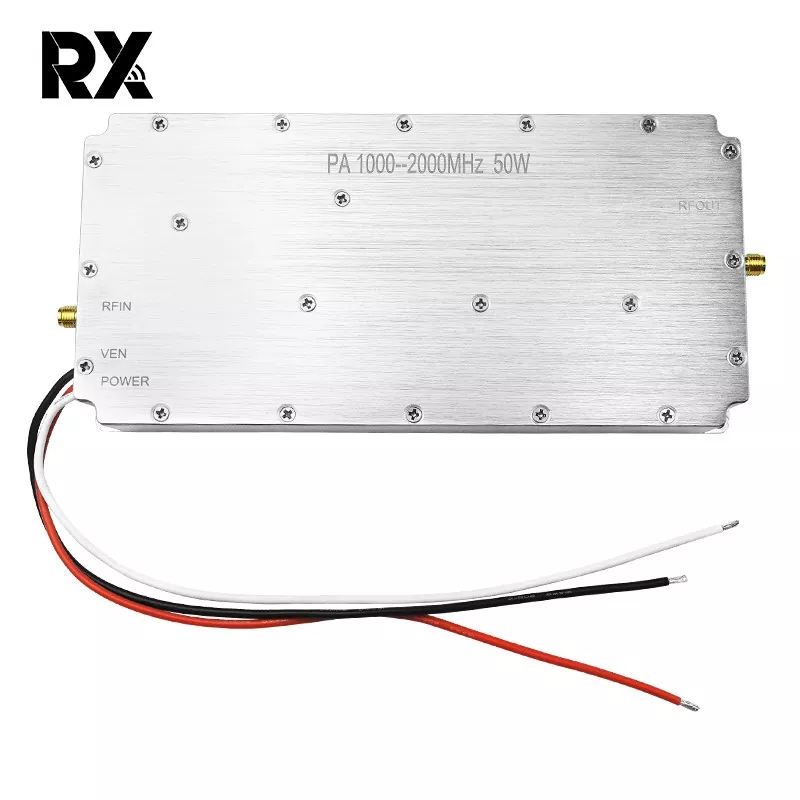

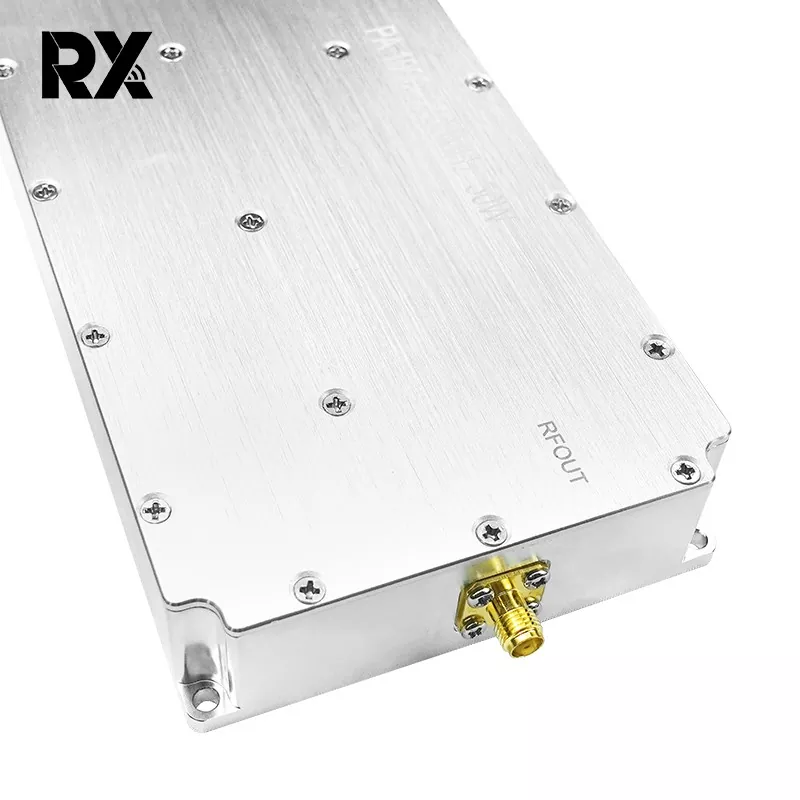

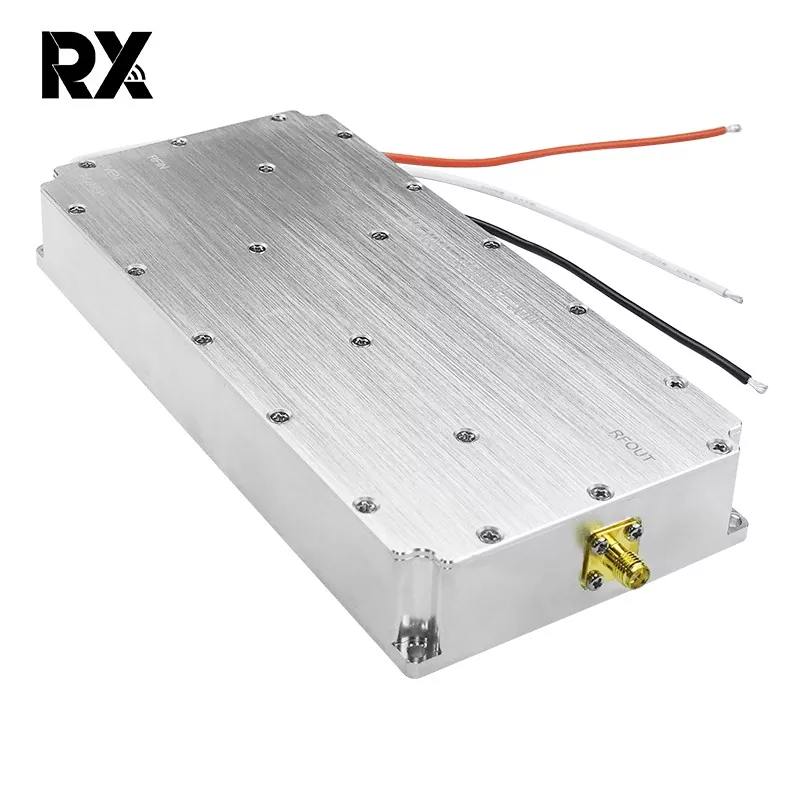

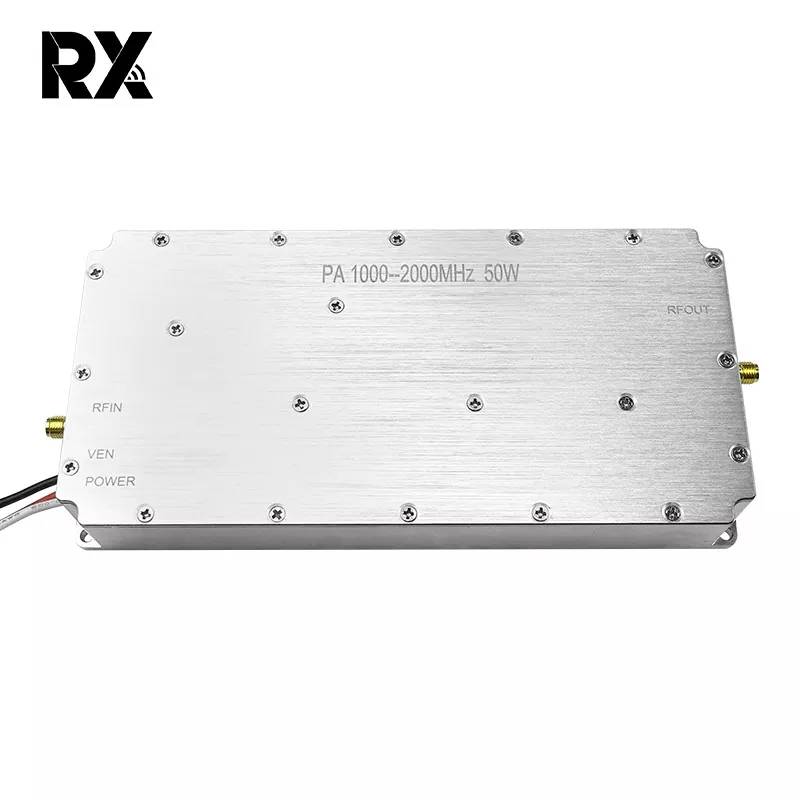

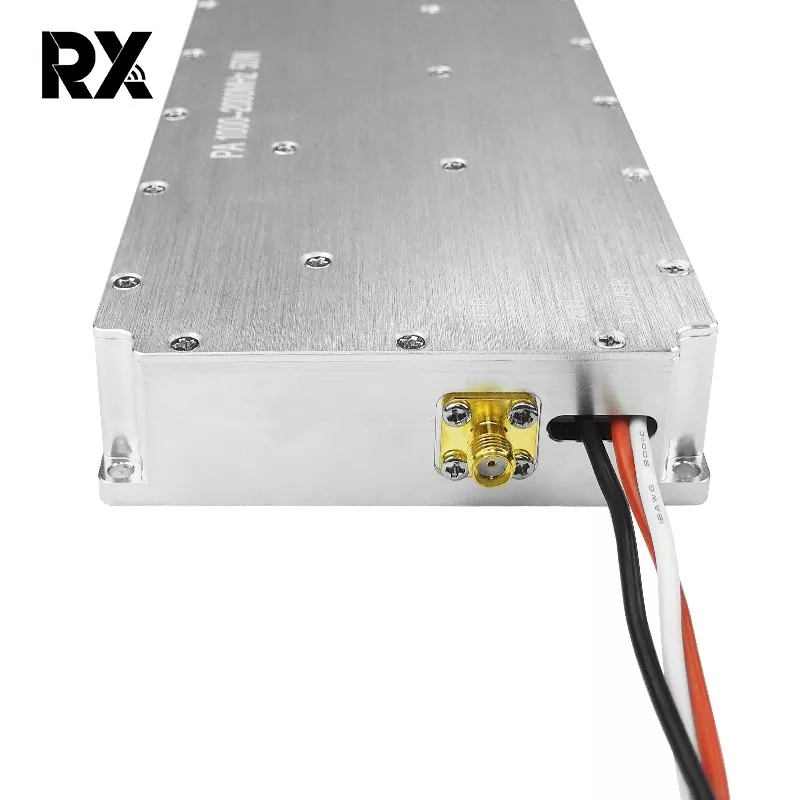

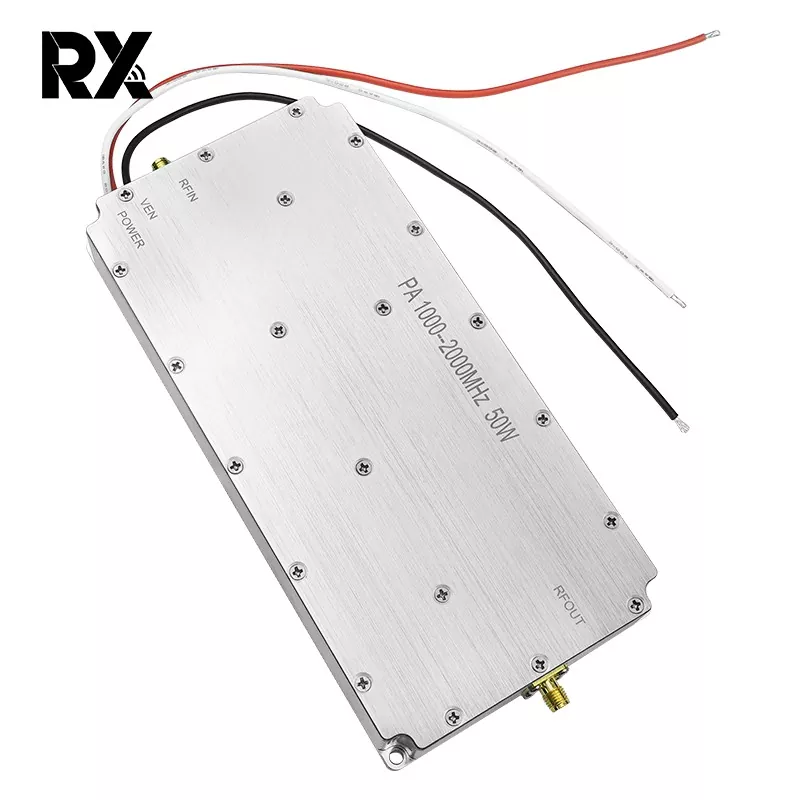

50W 1000-2000MHz No-signal-sourcue ပါဝါ အသံချဲ့စက်

၎င်းသည် 50W 1000-2000MHz No-signal-sourcue Power Amplifier ဖြစ်သည်။ ၎င်းကို Shenzhen Rongxin ကုမ္ပဏီမှ သီးခြားတီထွင်ခဲ့သည်။ ၎င်း၏လုပ်ဆောင်ချက်မှာ သေးငယ်သော RF အချက်ပြမှုများ (0-10 dBm) ကို ခန့်မှန်းခြေအားဖြင့် 47 dBm (50 W) သို့ ချဲ့ထွင်ရန်ဖြစ်ပြီး၊ နောက်ကျော-အင်တင်နာအတွက် ပါဝါမြင့်မားသော စိတ်လှုပ်ရှားမှုကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် တာဝေးကြိုးမဲ့ ထုတ်လွှင့်ခြင်း သို့မဟုတ် အီလက်ထရွန်းနစ် စစ်ပွဲအခြေအနေများအတွက် အသုံးဝင်ပြီး ဒရုန်းအချက်ပြမှုများကို တားဆီးရာတွင် အထူးထိရောက်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

50W 1000-2000MHz No-signal-source Power Amplifier ၏ အားသာချက်များ

1. ကြိမ်နှုန်းလှိုင်းများစွာကို လွှမ်းခြုံထားသော Broadband ဒီဇိုင်း

ဤ 50W အမှတ်အသားမရှိသော ပါဝါအသံချဲ့စက် module သည် 1000-2000MHz လွှမ်းခြုံထားသော တစ်ခုတည်းသော module တစ်ခုဖြင့် လှိုင်းနှုန်းလှိုင်းခွဲဝေမှုအတွက် ဟာ့ဒ်ဝဲအစားထိုးရန်မလိုအပ်ဘဲ broadband လည်ပတ်မှုအတွက် အထူးဒီဇိုင်းပြုလုပ်ထားသည်။ အသုံးပြုသူများသည် ပြင်ပအချက်ပြရင်းမြစ်တစ်ခုအား ချိတ်ဆက်နိုင်ပြီး 700-1000MHz၊ 1500-1700MHz စသည်တို့ကဲ့သို့သော module ၏လှိုင်းနှုန်းစဉ်ကို လိုအပ်သလို modulate ပြုလုပ်နိုင်ပြီး၊ module တစ်ခုနှင့်တစ်ခု မတူညီသော frequency bands များအကြား လွယ်ကူစွာပြောင်းနိုင်စေပါသည်။

2. High gain, low drive လိုအပ်ချက်များ

1000-2000MHz No-signal-sourcue ပါဝါအသံချဲ့စက်သည် မြင့်မားသောအမြတ် 47dB ပါဝါအပြည့်အထွက်ရှိသော 0 dBm သေးငယ်သောအချက်ပြထည့်သွင်းမှုဖြင့် ရရှိပြီး မောင်းနှင်အားအနည်းငယ်သာလိုအပ်ပြီး ၎င်းကို သာမန် DDS၊ PLLDRO သို့မဟုတ် SDR အသံချဲ့စက်များဖြင့် တိုက်ရိုက်မောင်းနှင်နိုင်သည်။

3. အလူမီနီယမ် ဘူးခွံသည် အပူကို ကောင်းစွာ စီးဆင်းစေပါသည်။

ဤပါဝါအသံချဲ့စက်သည် အလူမီနီယမ်အဖုံးပါရှိပြီး -40°C မှ +75°C အတွင်း အပူချိန်တွင် လုပ်ဆောင်ပေးသောကြောင့် အလွန်ကောင်းမွန်သော အပူကို ပြေပျောက်စေပါသည်။ ၎င်းသည် စဉ်ဆက်မပြတ်၊ ရေရှည်လည်ပတ်မှုအတွက် အပူ dissipation လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ လေထု၊ မော်တော်ကားတပ်ဆင်ထားသော၊ သယ်ဆောင်ရလွယ်ကူသော ပြင်ပအပလီကေးရှင်းများကဲ့သို့သော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။

4. အများအပြားကာကွယ်မှု, မြင့်မားသောတည်ငြိမ်မှု

ကျွန်ုပ်တို့၏ 50W 1000-2000MHz တွင် အပူချိန်ကာကွယ်ရေး၊ VSWR ကာကွယ်ရေးနှင့် ဝန်ပိုမှုကာကွယ်မှုအပါအဝင် အကာအကွယ်များစွာရှိသည်။ ၎င်းသည် မြင့်မားသောတည်ငြိမ်မှုနှင့် ကုန်ကျစရိတ်သက်သာမှုကို ပေးဆောင်သည်။ နောက်ထပ်အချက်အလက်များအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

ထုတ်ကုန်သတ်မှတ်ချက်

မရှိ	ကုသိုလ်ကံ	ဒေ	ယူနစ်
1	အကြိမ်ရေ	၁၀၀၀-၂၀၀၀	MHz
2	ဗို့အားစမ်းသပ်ပါ။	၂၈-၃၂	V
3	လက်ရှိ	6.5	A
4	အထွက်	50	W
5	အမြတ်	47	dB
6	အထွက်တည်ငြိမ်မှု	1	dB
7	ထည့်သွင်းတည်ငြိမ်မှု	၀-၁၀	dB
8	ချိတ်ဆက်ကိရိယာ	F/ အမျိုးသမီး
9	အထွက်ချိတ်ဆက်ကိရိယာ VSWR	≤1.30 (ပါဝါနှင့် VNA စမ်းသပ်မှု မရှိပါ)
10	ပါဝါထောက်ပံ့ရေးဝါယာကြိုး	အနီရောင် + အနက်ရောင် + ဝါယာကြိုးကို ဖွင့်ပါ။
11	ထိန်းချုပ်မှုကို ဖွင့်ပါ။	High ON အနိမ့်ပိတ်
12	ဘူးခွံ Size	၁၉၄၈၄၂၆	မီလီမီတာ
13	တောင်ပေါက်	၁၇၀*၇၈	မီလီမီတာ
14	အလေးချိန်	733	g
15	အလုပ်အပူချိန်	-၄၀~+၆၅	℃
16	ဘူးခွံပစ္စည်း	အလူမီနီယံ
17	တုန်ခါမှု ရှိဖို့ လိုပါတယ်။	ကားတင်ရန် အိုကေ

အာရုံ

• Power supply သည် ၎င်း၏တည်ငြိမ်သောအလုပ်အတွက် 4A ကိုယ်တိုင်ပြုလုပ်သောအခါတွင် 28V 8A သည် ပိုမိုကောင်းမွန်ပါသည်။

• သင့်လျော်သောအရွယ်အစား၊ အပူပေးကော်များ အပါအဝင် အပူ dissipation တိုင်းတာရန် လိုအပ်ပါသည်။

အပူစုပ်ခွက်နှင့် အအေးခံပန်ကာများ

• ပါဝါထောက်ပံ့မှုကို မဖွင့်မီတွင် အင်တင်နာ သို့မဟုတ် Load ကို ဦးစွာချိတ်ဆက်ရမည်ဖြစ်ပြီး သို့မဟုတ် ၎င်းသည် ဝိုင်ယာကြိုးတိုဖြစ်လိမ့်မည်။
